特種設備物聯網系統

2022/10/11

特種設備物聯系統

特種設備物聯系統需求

我國特種設備有幾百萬臺，主要有鍋爐、壓力容器、電梯、游樂設備、硫化罐、染色機、反應釜等。在使用過程中由于操作人員的疏忽，經常引發特種設備的使用事故。特種設備物聯系統就是對鍋爐容器的運行進行實時、在線監控，提前預警設備的潛在危險，減少事故發生。本系統實時采集特種設備的溫度、壓力、液位、運行狀態、等數據，管理員可根據數據判斷運行效率和故障，當判斷特種設備運行在危險狀態時及時報警。

特種設備物聯系統總體設計

監測報警系統有三部分組成：監測報警平臺（監測報警軟件和云服務器），監測報警終端，設備傳感器（企業自有）。監測報警終端把采集到的實時數據信息，通過GPRS無線網絡傳送到監測平臺。監測平臺可以聯網多個特種設備終端，監測平臺軟件主要負責處理每個終端發送過來的數據，并在電腦上實時顯示或報警提示。監測平臺對歷史數據進行保存。對可能出現的危險數據進行實時報警。

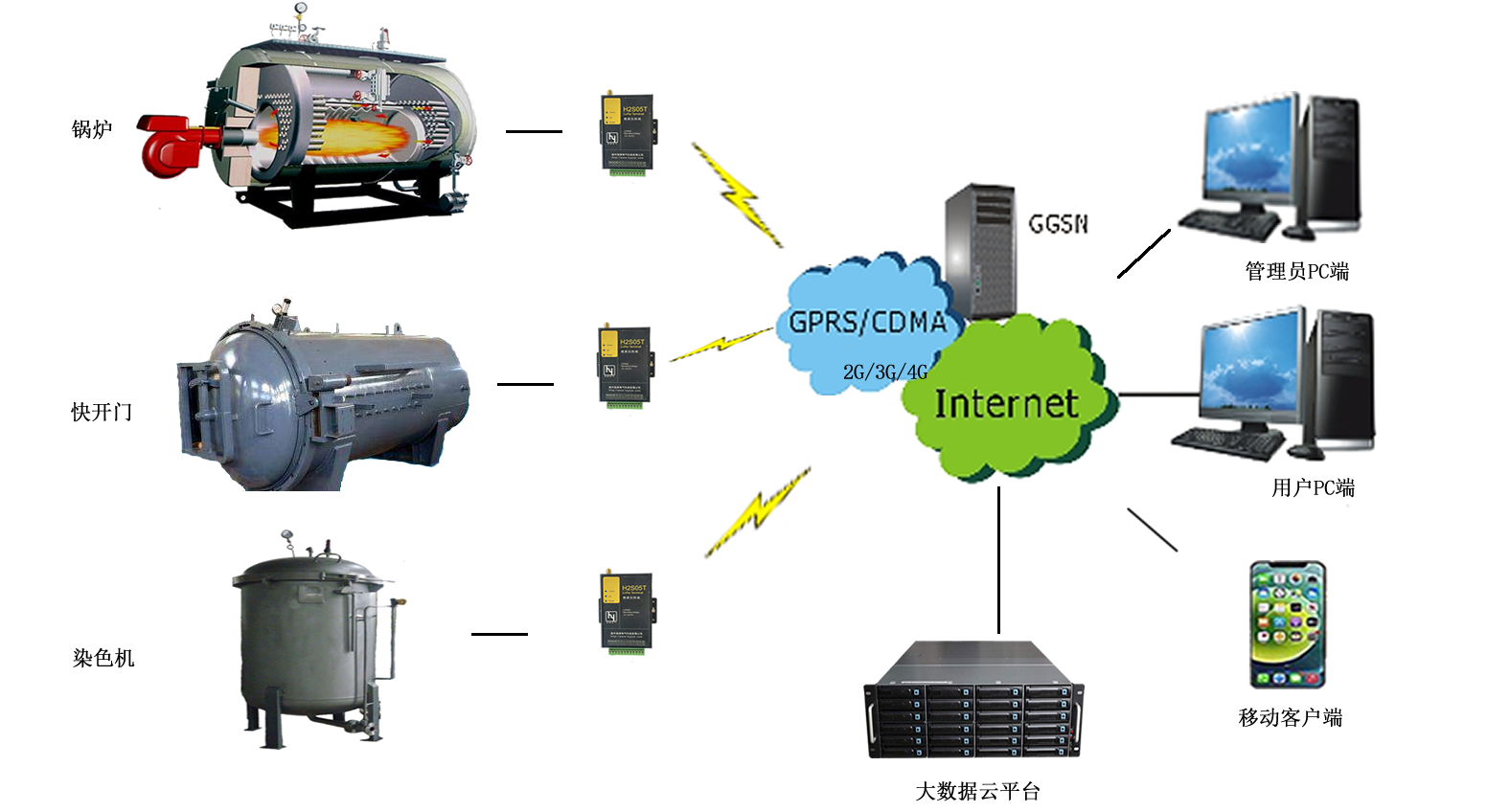

特種設備物聯系統結構圖：

特種設備物聯網系統

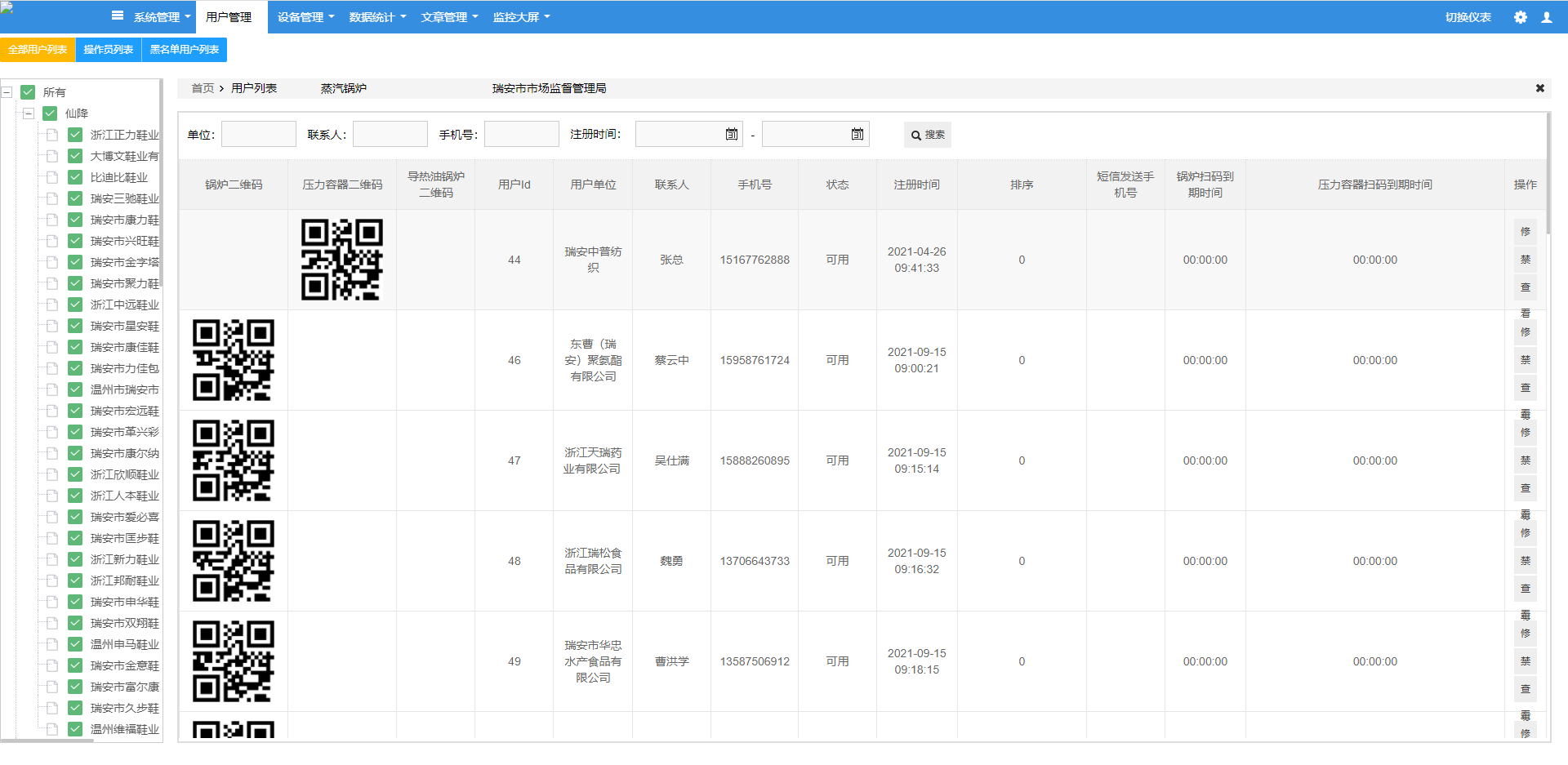

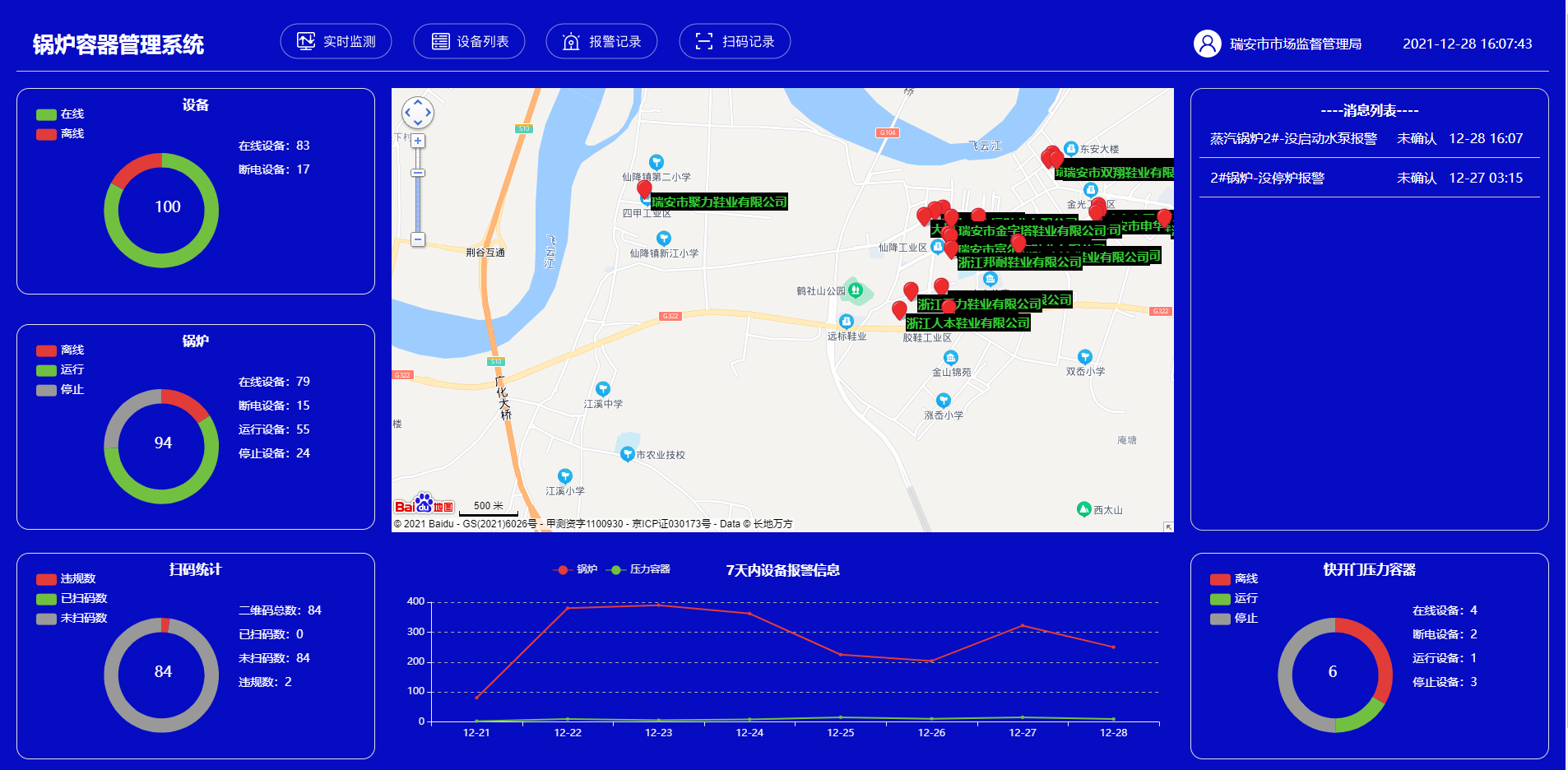

系統頁面：實時監測，報警提示，終端位置信息，歷史記錄，企業設備信息。

特種設備物聯網系統

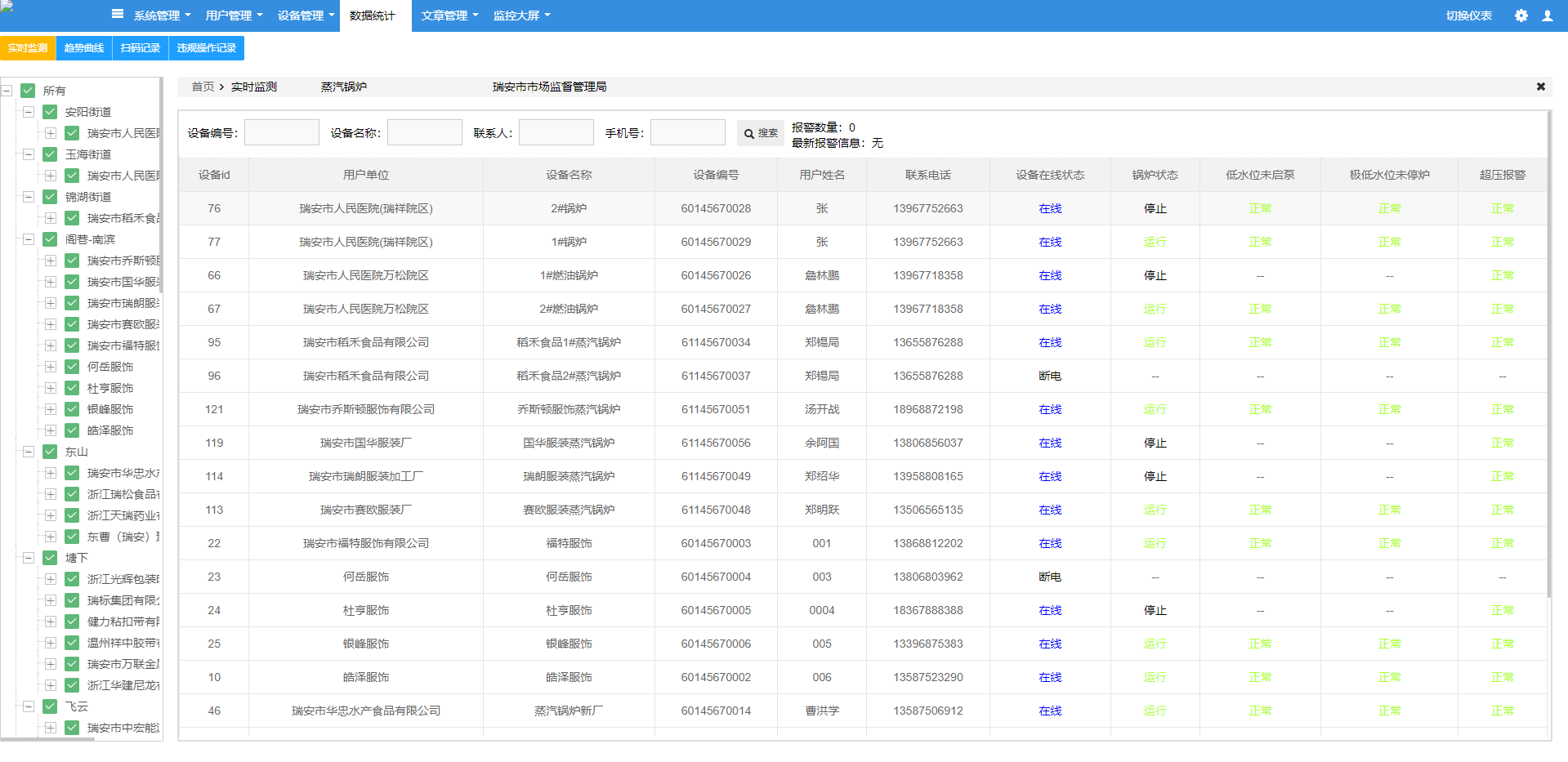

動態監控信息

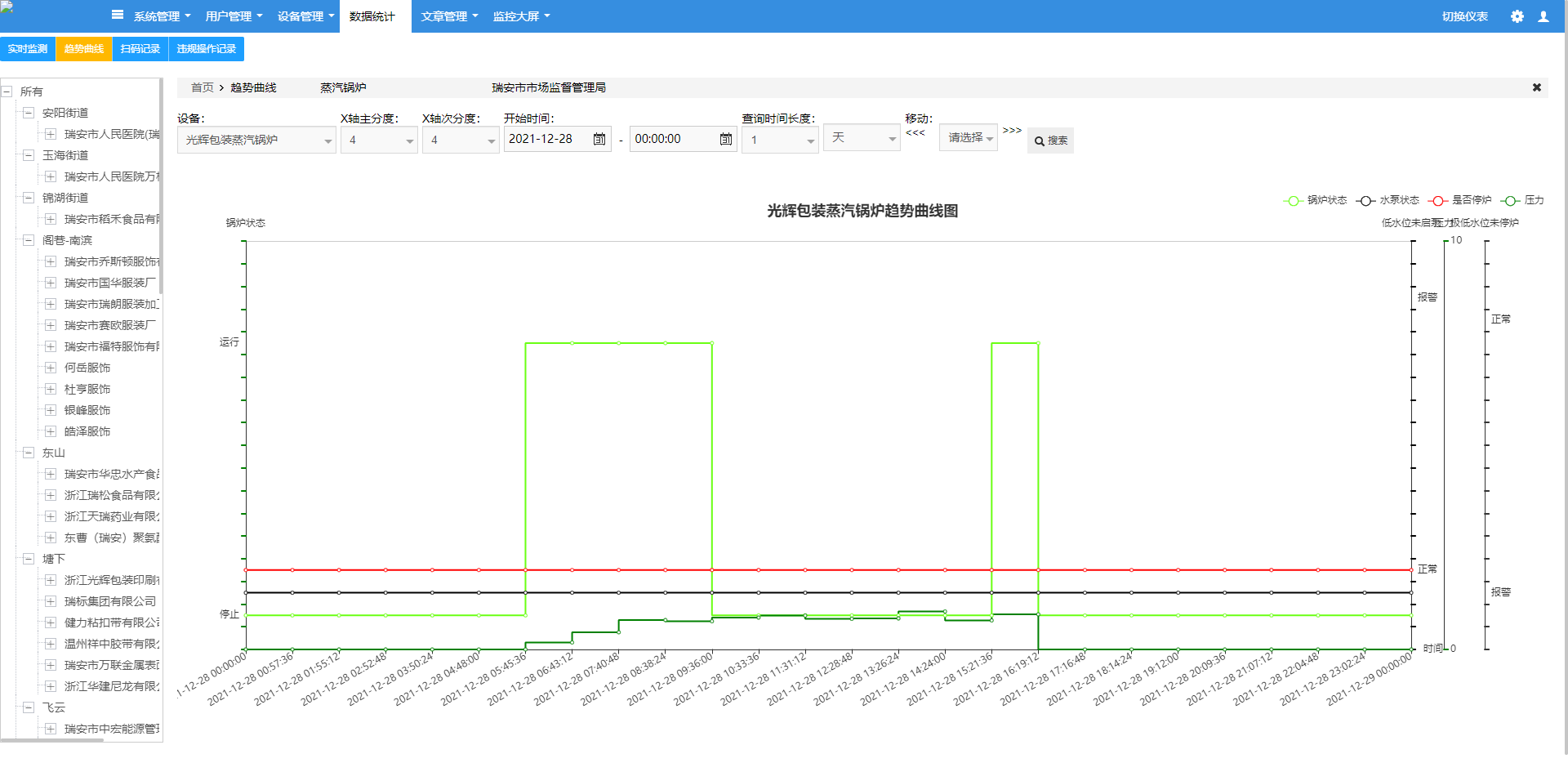

壓力、液位、溫度、流量等運行狀態實時數據

特種設備物聯網系統

數據中心功能介紹

無線監控系統中的中心服務器采用B/S架構的技術實現。此架構可以讓用戶在有上網的條件下使用IE瀏覽器登錄服務器查看鍋爐和系統的運行狀態。用戶打開IE瀏覽器輸入用戶名和密碼即可登錄系統。多用戶登錄B/S架構系統，用戶打開IE瀏覽器輸入服務器的網址信息，在出現的登錄界面上輸入用戶名和密碼即可登錄系統。
